方案背景

现在，由传统程控电话交换组织成的语音通讯系统，仍被众多企业选择使用。然而随着企业规模的壮大，员工不断增加，由传统

PBX构建的电话系统可能会存在扩容难、无法连接IMS中继、无法使用SIP话机、异地组网难等问题，难以很好地满足企业的通讯需求，因此，此类企业急需对电话系统进行扩容改造。

若更换一套更大容量的电话系统，或继续使用传统

PBX进行扩容，所需的高昂设备成本费、繁杂的布线和施工过程，会为企业带来额外的负担。如何能够在不改变用户使用习惯，保留原有电话系统的基础上，快速实现系统扩展，是此类企业急需解决的问题。

需求分析

1、新系统架构可以打造纯无线网络办公环境，语音和数据进行区分传输；

2、可以兼容原有模拟电话和传真机，暂保留原有话机，进行再利用；

3、不改变用户原有的电话使用习惯，系统新旧共存，稳步替换；

4、新系统能与原系统无缝对接，平滑过渡，快速扩容，并具备良好扩展性；

5、无论系统规模大小，均可实现低成本维护。

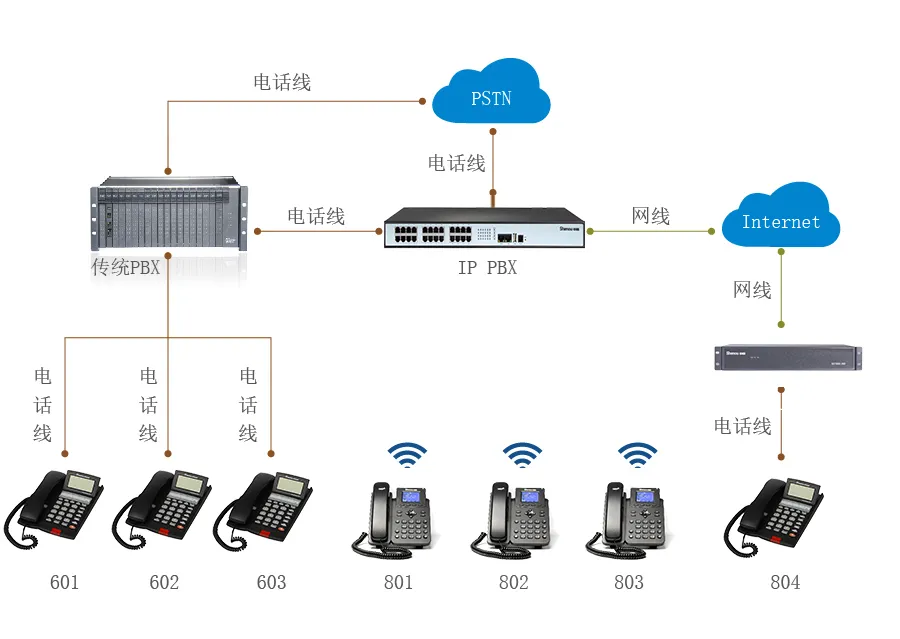

组网拓扑

方案描述

采用南京EVO视讯 EVO真人视讯SOC1000-UC系列IPPBX与传统PBX，顺利获得模拟线路、E1数字中继等方式实现组网，在不需要大幅改动原有线路的基础上，就能实现扩容、组网等需求。既可统一出局也可各自出局，降低企业异地通讯成本的同时便于集中管理。

IP话机顺利获得无线SIP方式远程注册到EVO视讯 EVO真人视讯IPPBX，打造纯无线办公环境，实现新电话与旧电话的互通使用。用语音网关的数模转换功能，实现普通话机和传真机的兼容接入。

产品简介

SOC1000-UC500IP PBX是一款基于软交换的IPPBX设备,融合了音视频通信、移动办公等功能，为中小企业给予一体化的解决方案。设备支持SIP分机接入，可自由配置FXS用户和FXO环路中继。支持IVR智能导航、语音信箱、电话会议、振铃组、呼叫队列、视频通话、通话录音等高级通信功能，为用户给予稳定高效便捷的通话功能。

系统容量：

模拟中继FXO及模拟用户FXS：内外线相加24个模拟接口(FXS和FXO)

300-500个SIP用户许可/sip中继数（35-70个并发)

硬件接口：

1个WAN口(10/100/1000Mpbs) + 1个LAN口(10/100/1000Mpbs) 。
